影響 板式換熱器性能的因素有很多,為了讓大家能夠清楚的了解和認識,青島瑞普特換熱裝備制造有限公司工程師整理了一下幾點影響因素。這些因素主要是從板片的設計結構,流道當量直徑,板片的長寬比,流體沿角孔流動方式和進出口位置的影響上來分析。

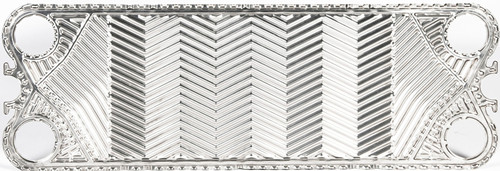

板片設計結構的影響
板片之所以設計為人字形或者其他形狀就是為了能夠更早的促使湍流的產生,主要影響因素有波紋夾角,波紋深度或者板間距,法相節距或者波長,波紋展開系數,波紋型中以及板片的其他結構。
板片流道當量直徑的影響
流道的當量直徑在板式換熱器換熱效率當中起著重要的影響作用,當雷諾數一定時,當量直徑越大,則傳熱系數和壓力降均越小。
板片的長寬比的影響
板片的長度和寬度之比,對流體的流動性、熱量傳遞性和密封能力有一定的影響。
流體沿角孔流動方式和進出口位置的影響
流體沿角孔對角流時,溫度分布比較均勻,傳熱較好,用于非對稱板式換熱器時,需要兩套板片;流體沿角孔單邊流時,僅需要一套板片。
按照冷熱流體流向的配置,相對流向為逆流時,平均溫差大,傳熱性能好,進出口兩端的溫差相對較小,相對流向為順流時則相反。
按照流體進出口接管的位置配置,通常,一種流體進出口的方式有兩種,U型和Z型。U型進出口接管均在固定板一側,適用于單程。Z型進出口分別位于固定壓緊板和活動板兩側適用于多程配置。
以上就是影響板式換熱器換熱性能的幾大因素,當你充分了解了這些之后,你就會對它的換熱性能有了整體上的認識,在選擇換熱器的時候就會省時省力。
