眾所周知，合理的密封膠條結構設計是保證板式換熱器能承受高壓而不發生泄露的關鍵因素之一。當性能良好的橡膠膠條收到壓縮時，將發生彈性變形而產生瞬時密封應力，但是體積不變。若該應力大于操作應力，則可保持密封，反之則引起泄露。

隨著時間和溫度的增加，不僅密封應力將變松，降低，而且膠條的物理性能，比如扯斷強度，撕裂強度和硬度等，也將發生惡化，使用壽命將縮短，當其所受內應力超過某一極限時，可可能發生裂紋或者被壓碎。

墊片的結構形式多種多樣，可分為粘貼式，免粘式，和局部粘貼式三種。

粘貼式是將膠條粘貼到板片的膠條槽內，膠粘劑只起到固定膠條的作用而無密封的作用，是一種傳統的結構形式。這種方式結構簡單，較牢固可靠，但是粘貼工藝復雜，拆裝費時費工，甚至有可能因膠粘劑和清洗劑中的有害成分，侵蝕膠條和板片材料，導致膠條喪失彈性，膠條槽腐蝕開裂。

免粘式無需膠粘劑，僅在膠條和板片一些對應部位處，制成特定的結構，通過機械方法將兩者固定在一起，所以它不存在膠粘劑對流體和板片的腐蝕問題，節省拆裝成本，便于安裝更換，尤其是適用于頻繁清洗和介質中不含雜物或泥沙的工況。但是對于膠條的材質和加工制造要求較高。

局部粘貼式僅僅是在板片和膠條的某些部位粘貼，另外一些部位則采用免粘貼結構。

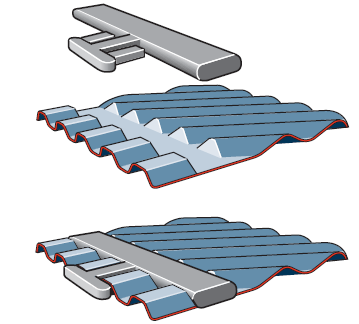

免粘貼式膠條的結構基本上可以分為夾卡式和嵌入式。在墊片外側的某些部位制出“山”字型卡爪，由板片邊緣分上下兩側卡入，結構和加工簡單，但是不夠牢固。嵌入式是在板片膠條槽的某些部位制出圓孔或者凹槽，而在膠條的相應部位制出插頭或者凸緣，將兩者嵌入在一起，牢固性較好，但結構復雜，加工較麻煩。
